EL CONDENSADOR

-SÍMBOLO

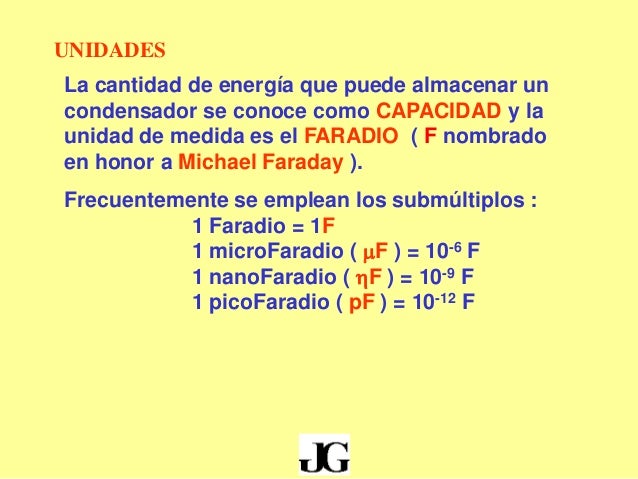

-UNIDAD DE MEDIDA

La capacidad de carga o capacitancia de los capacitores se mide en “faradio” o “farad” en el sistema internacional de medidas (SI) y se representa por la letra “F”




-CONSTRUCCIÓN INTERNA

Representación esquemática de un capacitor sin carga,. conectado a un circuito eléctrico abierto, o sea, sin. circulación de corriente. 1 y 2.- Representación de las dos. placas  o  armaduras  de  aluminio  (Al)  este  capacitor o. condensador.  3.- Átomos de aire en función de dieléctrico.  o aislante de este  capacitor.  4.- Miliamperímetro utilizado. para detectar la circulación de corriente eléctrica por el. circuito. 5.- Batería o fuente de fuerza electromotriz. destinada al suministro de corriente eléctrica directa (C.D.), conectada  en  el  circuito  del  capacitor  para  cargarlo..  6.- Interruptor abierto. Cuando accionamos este interruptor. el  circuito  eléctrico  se  cierra,  la  corriente  comienza  a. circular y las placas del capacitor se cargan con la energía. eléctrica que le aporta la batería.

-CARACTERÍSTICAS

Capacidad nominal.- Es el valor teórico esperado al acabar el proceso de fabricación. Se marca en el cuerpo del componente mediante un código de colores o directamente con su valor numérico.

Tolerancia.- Diferencia entre las desviaciones, de capacidad, superiores o inferiores según el fabricante.

Tensión nominal.- Es la tensión que el condensador puede soportar de una manera continua sin sufrir deterioro



-FUNCIONES

* Este es especialmente el caso en los filtros de alimentadores de corriente, donde se usan para almacenar la carga, y moderar la tensión eléctrica de salida y las fluctuaciones de corriente en la salida rectificada.

*son muy usados en los circuitos que deben conducir corriente continua pero no corriente alterna.

*Los condensadores electrolíticos pueden tener mucha capacitancia, permitiendo la construcción de filtros de muy baja frecuencia.

-APLICACIONES

* Como su capacidad depende de la sección entre las placas, se pueden construir condensadores de capacidad variable, como los utilizados en los mandos de sintonización de un aparato de radio tradicional. En estos aparatos, al girar el mando, se varía la superficie efectiva entre placas, con lo que se ajusta su capacidad y, en consecuencia, se sintoniza una frecuencia de una emisora. Del mismo modo, el teclado de un ordenador actúa sobre un condensador variable, lo que nos permite actuar sobre la pantalla del mismo.

* Desfibrilador, un aparado que se usa para reanimar enfermos en situaciones de emergencia. El desfibrilador usa un condensador que puede almacenar 360J y entregar esta energía al paciente en 2ms. Otro ejemplo de utilidad de la descarga del condensador es el flash de las cámaras fotográficas, que posee un condensador que almacena la energía necesaria para proporcionar un destello súbito de luz.

* los condensadores también son particularmente útiles para dirigir el movimiento de haces de partículas cargadas. Si se trata de condensadores planos producen un campo eléctrico uniforme, con el que se pueden desviar las partículas al aplicarles una fuerza eléctrica proporcional a dicho campo. También se puede conectar el condensador a una corriente alterna u oscilante, que hace que sus dos placas se carguen y descarguen continuamente alternándose en cada una la carga positiva y la negativa. Entonces, el campo eléctrico entre ellas también oscila y cambia de orientación con la misma frecuencia del alternador.

-CÓDIGO JIS

 El código JIS (Japan Industrial Standard) es el código utilizado por la industria japonesa para la identificación de condensadores.

 El código es alfanumérico (letras y números) y se lee de la siguiente manera:

- El primer número y la primera letra se refiere a la tensión máxima de operación del capacitor. Ver listado abajo.

- Los tres números que siguen indican el valor de la capacidad del capacitor en picofaradios (pF).

 Los dos primeros números son las cifras significativas y el tercero es el multiplicador decimal.

- La última letra denota la tolerancia:  - J = 5%, K = 10%, M = 20%

Para determinar la máxima tensión de operación se utiliza la siguiente nomenclatura:

1H = 50 V.                    2E = 250 V.

2A = 100 V.                  2G = 400 V.

2T = 150 V.                   2J = 630 V.

2D = 200 V.

-CODIGO DE COLORES

CONDENSADOR ELECTROLÍTICO
